压力表的“尺寸”通常指的是其表盘的外径尺寸。这个看似简单的参数，直接影响着读数的清晰度、安装的兼容性以及应用的场合，是选型过程中必须考虑的基础要素。
一、公制与英制——常见的尺寸标准
压力表尺寸在全球范围内主要有两种标准体系，了解其对应关系对于采购和替换至关重要：
1. 公制标准（毫米mm）
这是中国及欧洲最常用的标准。常见的规格及其典型应用包括：
- Φ40 mm： 迷你型，用于空间极其受限的设备（如小型制冷机组、气动元件）或作为设备内置仪表。
- Φ50 mm / Φ60 mm： 小型，常见于气动系统、小型空压机、工程机械驾驶室等紧凑空间，观测距离通常小于0.5米。
- Φ100 mm： 工业标准尺寸，应用最广泛。在距离1-2米外也能清晰读数，是绝大多数工业设备和管道上的首选，平衡了读数和空间需求。
- Φ150 mm / Φ200 mm 甚至更大： 大型，用于需要远距离（如平台、地坑）观测的高空或远程设备，以及作为高精度表的表盘以容纳更多的分格刻度，便于精确读数。
2. 英制标准（英寸inch）
在北美市场更为流行。常见的规格与公制大致对应如下：
- 2 inch (≈50mm)
- 2.5 inch (≈63mm)
- 4 inch (≈100mm)
- 6 inch (≈150mm)
关键提示：选择时务必确认安装孔的尺寸和螺纹规格（如公制M20x1.5， 英制1/2”NPT）是否与现有接口或压力表阀匹配。
二、如何根据应用场景选择尺寸
选择尺寸的核心原则是：在保证清晰读数的前提下，与安装空间相匹配。
1. 依据空间观察距离选择
这是首要考虑因素。根据人眼观察距离与表盘大小的关系：
- 1-2米内观察： Φ100mm (4”) 是理想选择，读数清晰直观。
- 2-3米或更远观察： 建议使用Φ150mm (6”) 或更大的表盘，确保操作人员能安全、准确地读取数据。
- 低于0.5米的近距离观察： Φ50mm 或 Φ60mm 足以胜任，且能有效节省控制面板空间。
2. 依据测量精度要求选择
表盘越大，刻度圈可以做得越大，分格可以更精细，因此更容易读出精确的数值。高精度压力表（如0.4级、0.25级）通常采用Φ150mm或更大的表盘，以减小视觉误差。
3. 考虑设备兼容性与功能扩展
许多成套设备、控制柜或压力表阀的安装开孔已经预留好标准尺寸（如Φ100mm的孔），此时选择对应尺寸的压力表是唯一选项。购买前必须确认好面板开孔尺寸。

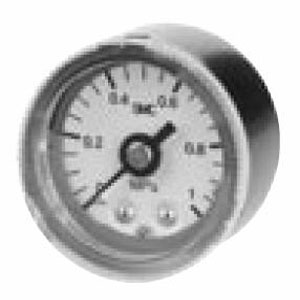

【推荐产品】：G36 压力表 G36-10-01-LN-X2
G36 压力表 G36-10-01-LN-X2
在选择尺寸时，也应考虑其功能扩展性。例如，不仅提供多种标准尺寸，还可选配带色区的限位指示器功能。这种可视化设计使得在远距离观察时，不仅能读取精确数值，还能通过颜色区块（如绿色正常、红色超压）快速判断压力是否处于安全或警示区间，大大提升了监控效率和安全性，是流程控制中的优选。
三、超越直径——其他关键“尺寸”参数
除了表盘直径，还有几个关键的“尺寸”参数同样重要，它们决定了压力表如何被安装和连接：
1. 安装结构尺寸（背后接口形式）
这决定了压力表的安装方式：
- 径向（背后径向）： 接口在正后方。适合直接安装在墙面或垂直管道上的管嘴或压力表阀上。
- 轴向（背后轴向/墙装式）： 接口在正下方。适合安装在水平管道上的管嘴，或需要从正面观察的控制盘柜面板上。
- 带前边（凸装式/法兰边）： 表壳带有一个固定法兰边，从安装面板的前方插入并用卡箍或U形螺栓从后面固定。常用于控制盘柜，安装稳固，密封性好。
2. 连接螺纹尺寸
这是压力表与系统连接的接口尺寸，直接影响密封和承压能力：
- 公制螺纹： M20x1.5 是国内及欧洲最常用的公制螺纹。
- 英制螺纹： 1/2”NPT 是北美常用的英制锥管螺纹。此外还有G1/2（BSPP）、1/4”NPT等多种规格。
注意：必须与压力表阀或取压点的接头类型和尺寸完全匹配，否则需要转换接头，增加泄漏点。
3. 整体厚度（安装深度）
对于安装在控制柜面板上的表，其整体厚度（或深度）决定了柜内需要预留多少空间。超薄型压力表专为空间受限的机柜设计。
