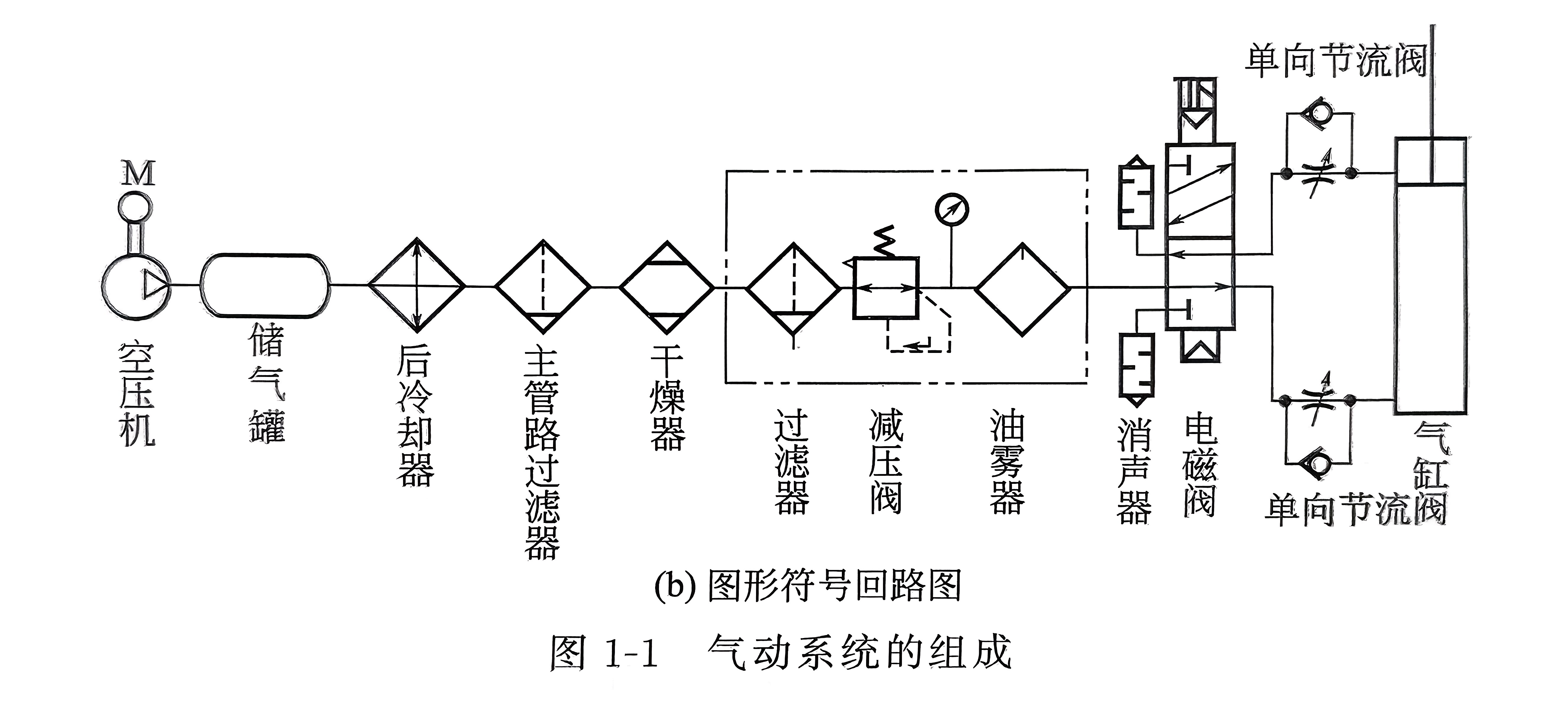

气动元件清单系统组件及其功能示意图

气动系统以其结构简单、维护方便、抗干扰性强等特点，在工业自动化领域扮演着至关重要的角色。一个完整的气动系统主要由以下几大类元件构成：气源处理元件、执行元件、控制元件、辅助元件以及处理压缩空气的元件。每一类元件都各司其职，共同协作，将压缩空气的能量转换为精确的机械运动。

一、气源处理元件

首先，系统的起点是气源处理元件，它们负责为系统提供洁净、稳定的压缩空气。这通常包括：

1. 空气压缩机

产气源，为系统提供压缩空气。

2. 储气罐

储存和稳定气压。

3. 三联件

包括过滤器（过滤杂质）、减压阀（调节压力）和油雾器（为气动元件提供润滑）。这些元件是系统可靠运行的基石，能有效延长其他元件的使用寿命。

二、执行元件

核心的执行元件是将气压能转换为机械能的装置，主要包括：

1. 气缸

用于实现直线往复运动，根据功能有标准缸、薄型缸、无杆缸、旋转缸等多种类型。

2. 气动马达

用于实现连续旋转运动。

三、控制元件

控制元件则是指挥执行元件如何动作的"大脑"，包括：

1. 方向控制阀

如电磁换向阀，控制气流通道的通断和方向。

2. 流量控制阀

调节气缸速度。

3. 压力控制阀

控制压力大小。

四、辅助元件

最后，系统的连通性离不开各类辅助元件，如：

1. 接头和气管

用于连接各元件、输送空气。

2. 消声器

安装在阀的排气口降低噪音。

3. 压力开关和传感器

用于检测系统状态，实现反馈控制。

理解这些元件的分类和功能，是正确设计、安装和维护一个高效、稳定气动系统的前提。
