文章简介：本文专为工程师和设计人员撰写，详细解释角座阀在P&ID（管道及仪表流程图）中的标准符号，帮助读者正确绘制和识别图纸，并介绍符合工业标准的优质产品。
什么是P&ID图及其重要性
P&ID是Piping and Instrumentation Diagram的缩写，是工程领域用于表示工艺流程、设备、管道、仪表和控制系统的标准化图纸。它是设计、施工、操作和维护的通用语言，准确的符号标识对项目安全和效率至关重要。
角座阀的P&ID符号构成与解读

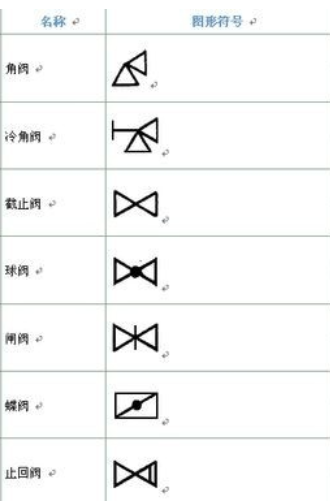

角座阀在P&ID图中的表示是一个组合符号：
阀体部分：通常用一个倒三角形表示阀座，一条斜线穿过三角形代表阀芯，这是截止阀的基础符号。
执行器部分：在阀杆顶端画一个正方形，表示任何类型的执行机构。在正方形内或旁边标注"P"或"PG"，明确表示动力源为压缩空气（Pneumatic）。
对于常闭（NC） 和常开（NO） 型，通常通过阀芯在正方形中的位置或添加文字注释来区分。
常见绘制错误与规范要点
常见的错误包括：混淆执行器类型（如气动与电动符号混用）、遗漏气源标识、错误表示阀门正常状态（常开/常闭）等。绘制时应遵循ISO 14617或ISA S5.1等国际标准，保持图纸清晰一致，并在图例表中明确说明所有符号含义。
高性能产品推荐：2JS 角座阀 2JSK32032Q80G
2JS 角座阀 2JSK32032Q80G
在图纸上正确标识后，选择一款真正符合工业标准、质量可靠的实物产品更为关键。我们推荐亚德客2JW系列角座阀（型号：2JW15010Q40G），它不仅是气动控制的理想执行元件，其设计也完全符合现代工业应用对可靠性和安全性的高标准要求。
为何推荐此款产品？
安全合规：纯气动控制方式，本质安全，特别适合P&ID图中常见的需防爆、无电应用的工艺环节。
标准接口：执行器控制口采用嵌入式金属接头并配备过渡连接板，轻松安装符合NAMUR标准的电磁阀，这与P&ID设计中模块化、标准化的理念完全契合。
可靠耐用：不锈钢主体与铁氟龙密封的组合，确保其在各种苛刻的工艺介质和环境中长期稳定运行，减少因阀门故障导致的意外停机，保证生产流程按设计意图（如P&ID图所规划）顺利执行。
安装灵活：执行器可360°旋转，极大方便了在现场根据实际管道布局进行安装，使安装结果最大限度地贴近设计图纸。
如果您正在为项目寻找一款能够精准实现P&ID设计意图、性能可靠的角座阀，神威气动提供的亚德客2JW系列将是您的优质选择。欢迎联系我们获取更多技术细节和选型支持。
