低摩擦气缸的高阶应用与系统集成关键

低摩擦气缸凭借其卓越的性能，已突破传统气动元件的应用边界，成为实现精密运动控制的核心组件。其价值在复杂的系统集成中尤为凸显，正确的应用方案是释放其全部潜能的关键。

一、高端应用场景解析

1. 精密力控系统

在接触压力控制与恒定张力控制中，系统通过调节气压即可实现对输出力的线性、恒定控制。这对于半导体封装、精密压合、纺织纺丝和薄膜收卷等工艺至关重要，确保了产品加工质量的一致性。

2. 超低速等速驱动

实现毫米/秒级的平稳、无爬行运动，是许多检测、扫描和精密注液设备的核心需求。此类系统需配置低速控制专用双向速度控制阀和间隙密封型电磁阀。必须避免使用普通弹性密封电磁阀，因其阀芯润滑脂的流失会污染管路，增大气缸摩擦，破坏低速稳定性。

3. 高速高频作业

在短行程内实现每秒数十次的往复运动，适用于高速剔除、标记、冲孔等场景。成功的核心在于匹配高频响间隙密封电磁阀和大流通径的管路，最大限度降低系统流动阻力，保障气缸的瞬间爆发力与响应速度。

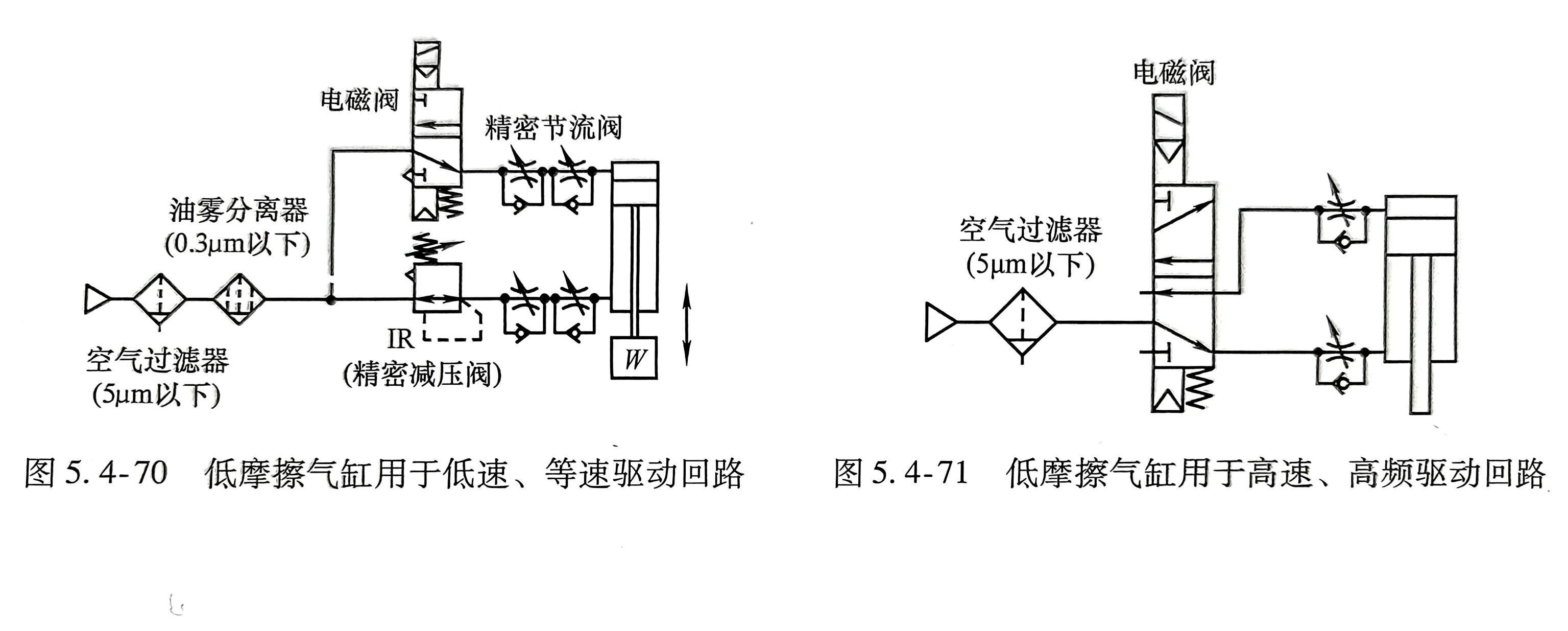

低摩擦气缸在精密控制系统中的应用示意图



二、系统设计要点与注意事项

1.节流方式选择

必须采用进气节流方式进行速度控制。若采用排气节流，背压会作用在活塞杆密封侧，显著增大滑动阻力，导致低速不稳、启动爬行，完全违背了使用低摩擦气缸的初衷。

2.安装精度保障

气缸的安装对中是生命线。必须确保负载连接件与活塞杆的轴线对齐，安装面的角度偏差应严格控制在3°以内（理想值≤1°）。任何不当的横向负载都会导致滚珠导向套过早磨损或活塞杆卡滞，引发推力下降和动作不良。

3.气源处理单元

虽然气缸本身无需润滑，但保证洁净干燥的气源是基本要求。建议使用微雾分离器（AF系列）和精密过滤器（精度达0.01μm）以保护气动系统。

三、选型总结

低摩擦气缸是推动设备向高精度、高效率升级的强大工具。成功应用其价值，需要从系统层面进行周密考量，包括正确的阀类匹配、精准的安装调试和洁净的气源保障。

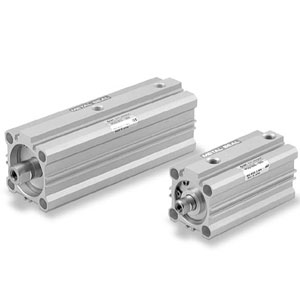

MQQTB低摩擦气缸 MQQTB40-100D
