压力控制阀符号速查与选型指南

一、核心符号解读

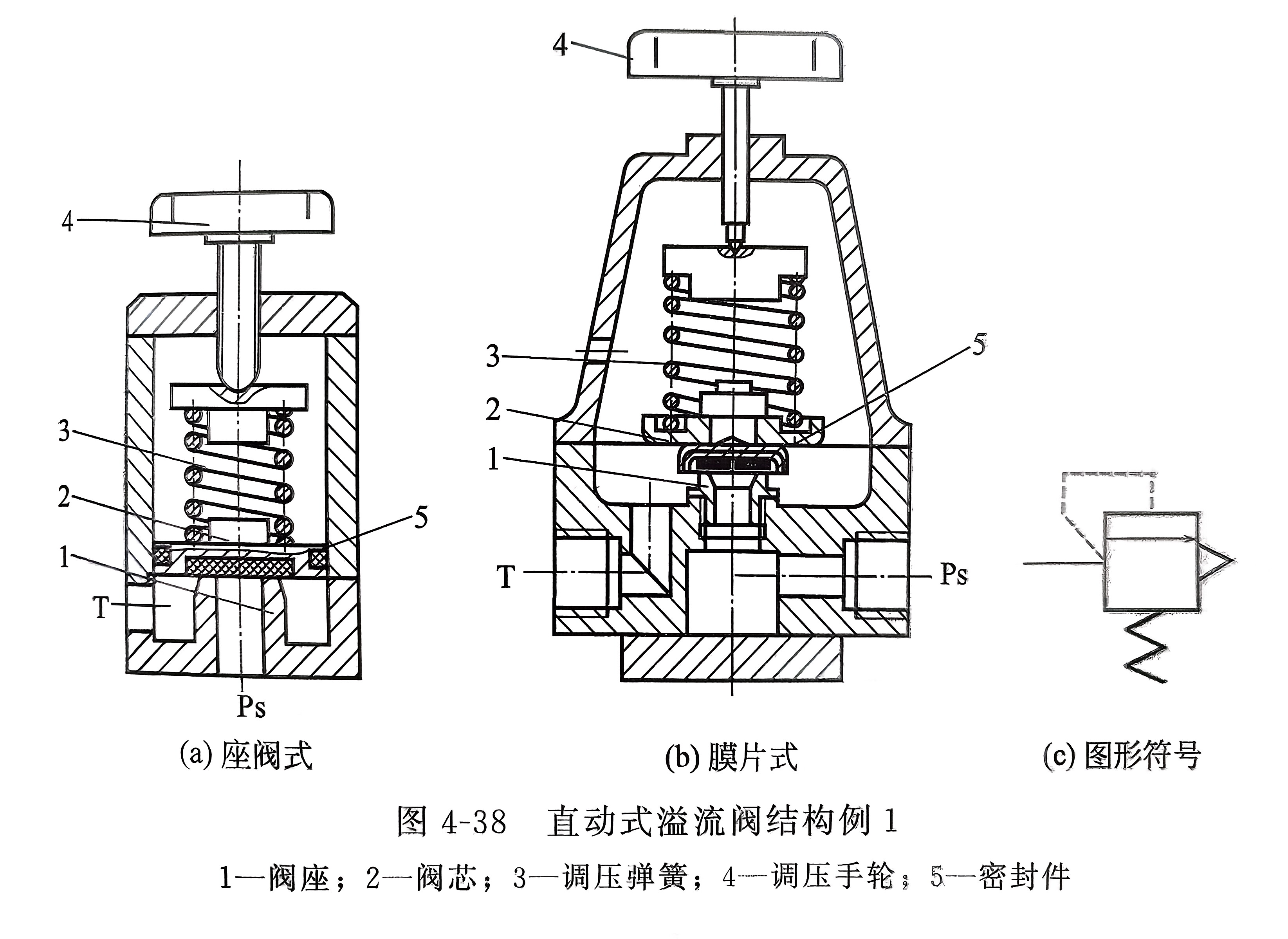

1. 溢流阀/安全阀

符号特征：方框阀体 + 感应虚线（连进口） + 弹簧对抗 + 常闭箭头

功能：超压保护，压力超限时开启泄压

推荐型号：A27W 液压安全阀 A27W-20

适用场景：液压系统安全保护，工程机械，注塑机

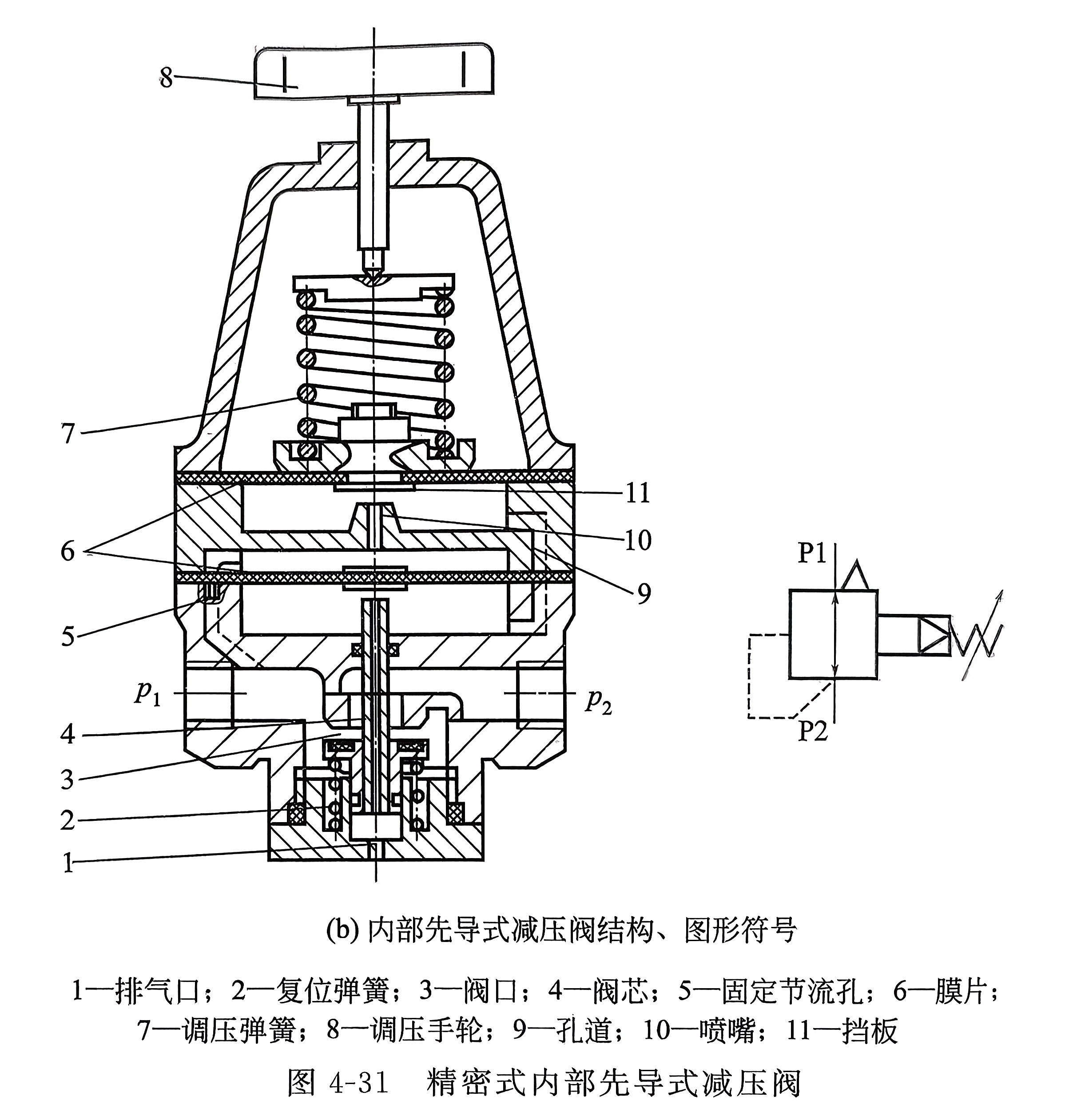

2. 减压阀

符号特征：方框阀体 + 感应虚线（连出口） + 弹簧对抗 + 常开箭头

功能：稳定出口压力，不受进口压力波动影响

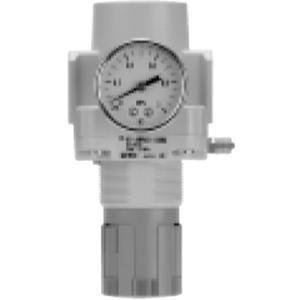

推荐型号：ARP 精密减压阀 ARP30-02BE1-3Y

ARP 精密减压阀 ARP30-02BE1-3Y

优势：0.2%高灵敏度，节能80%，带逆流功能

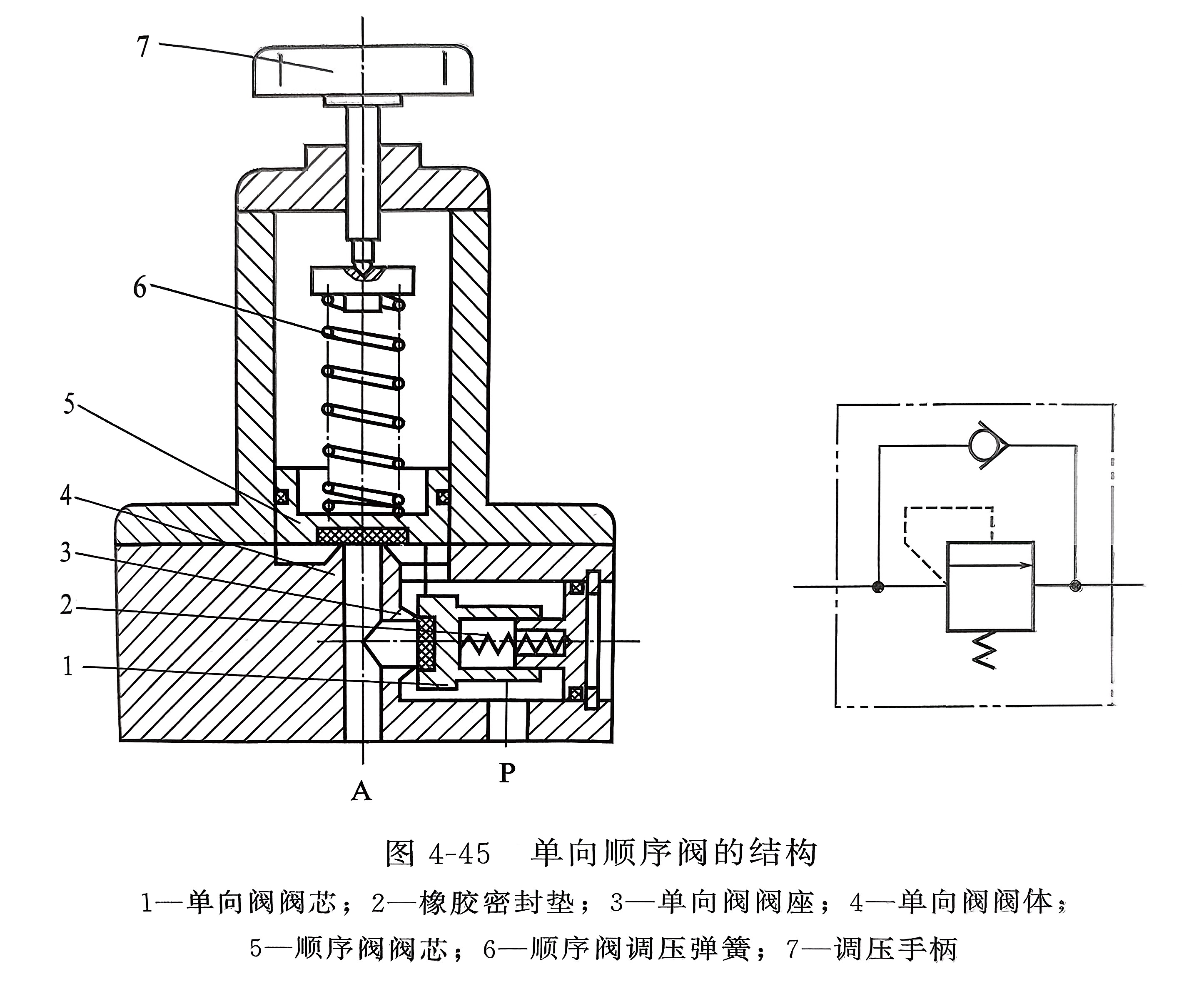

3. 顺序阀

符号特征：类似溢流阀，但出口通向系统而非油箱

功能：按压力信号控制执行元件动作顺序

推荐型号：2X-F 液压顺序阀 2X-F16D-ABBA-2

应用：多缸顺序动作系统，自动化设备

二、实用选型技巧

气动系统：

首选神威ARP系列减压阀

注意安装过滤器+减压阀+油雾器组合

带逆流功能型号可安装在电磁阀与气缸之间

液压系统：

中高压系统选用DB20A先导式溢流阀

顺序控制选用2X-F系列顺序阀

安全保护必配A27W-15安全阀

三、安装维护要点

气动减压阀

前端必须安装过滤器

定期检查排气口通畅性

注意润滑状况

液压溢流阀

安装位置尽量靠近泵出口

定期校验压力设定值

检查密封件状态

四、故障快速排查

压力不稳：检查感应管路是否堵塞

无法建压：检查阀芯是否卡滞

泄漏过大：更换密封件或整体阀

提示：识图时先看箭头状态（通/断），再看感应线连接点（控制点），最后看弹簧位置（设定力）。
