真空吸盘行业应用与安全注意事项

一、各行业典型应用

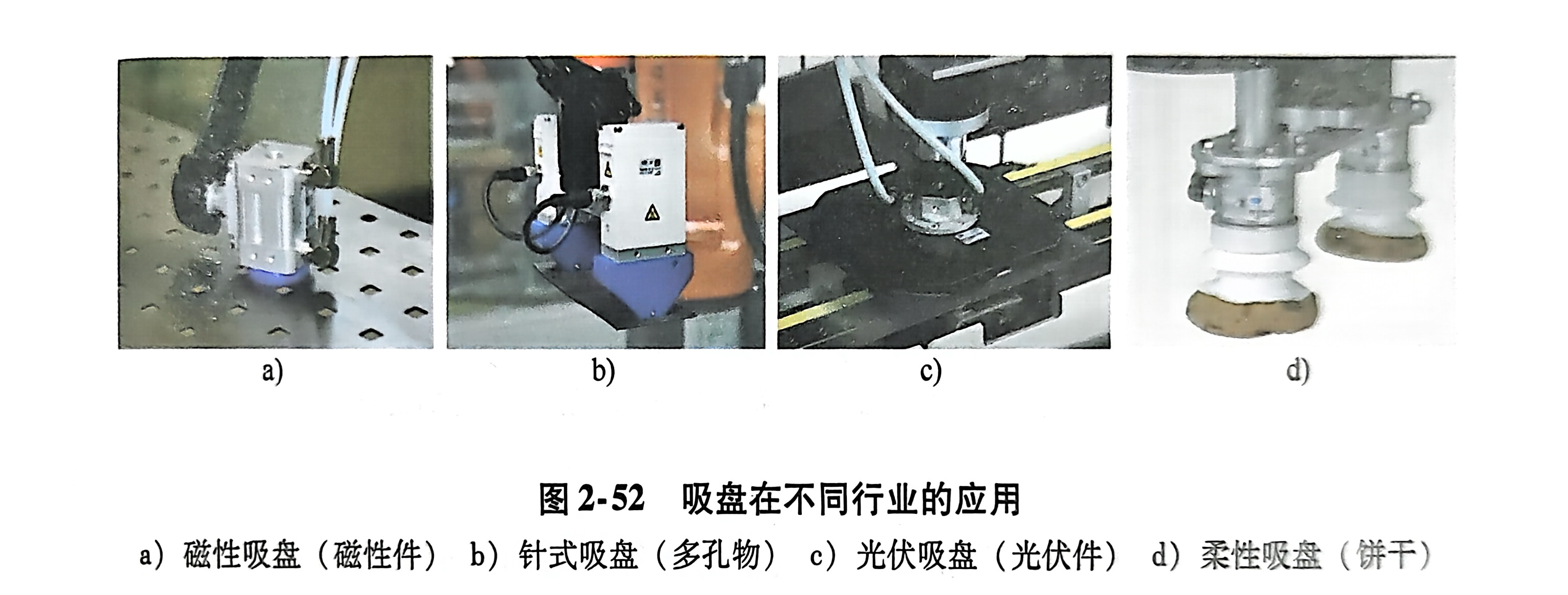

1. 电子半导体行业（图2-52）

应用场景：芯片搬运、PCB板安装

特殊要求：防静电、超高洁净度

推荐产品：导电性硅橡胶吸盘，带防静电功能

2. 食品包装行业（图2-52d）

应用场景：饼干、糖果搬运

特殊要求：食品级材质，易清洁

推荐产品：白色硅橡胶吸盘，符合FDA标准

3. 光伏新能源行业（图2-52c）

应用场景：太阳能电池板搬运

特殊要求：大尺寸，无损伤

推荐产品：大型平形吸盘，多吸点分布

4. 汽车制造行业

应用场景：挡风玻璃、钣金件搬运

特殊要求：大吸力，高可靠性

推荐产品：聚氨酯吸盘，加强型结构

5. 物流仓储行业

应用场景：纸箱、袋装物料码垛

特殊要求：适应粗糙表面

推荐产品：海绵吸盘或带刷形密封吸盘

二、安全注意事项

1. 安装使用注意事项（图2-54）

吸盘布置要求：

吸盘中心对准工件重心

多个吸盘应平衡布置

吸着面积不能超过工件表面积

防坠落措施：

设置防止落下的导轨

安装防脱落辅助装置

使用带缓冲的吸盘

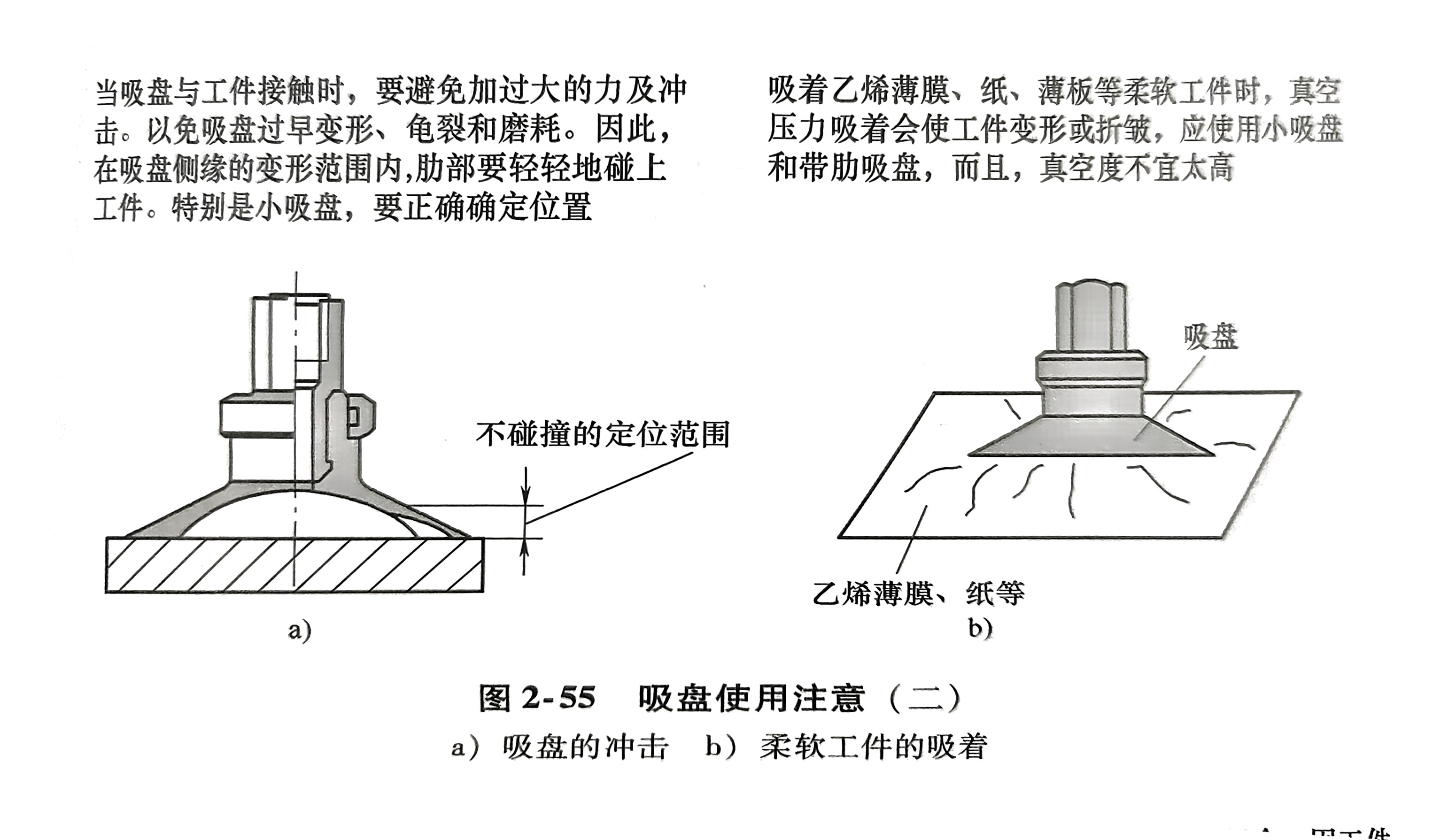

2. 操作注意事项（图2-55）

避免冲击：

控制接触力，避免过大冲击

在变形范围内轻触工件

精确定位，特别是小吸盘

柔软工件处理：

使用小尺寸吸盘

控制真空度避免变形

选用带肋吸盘

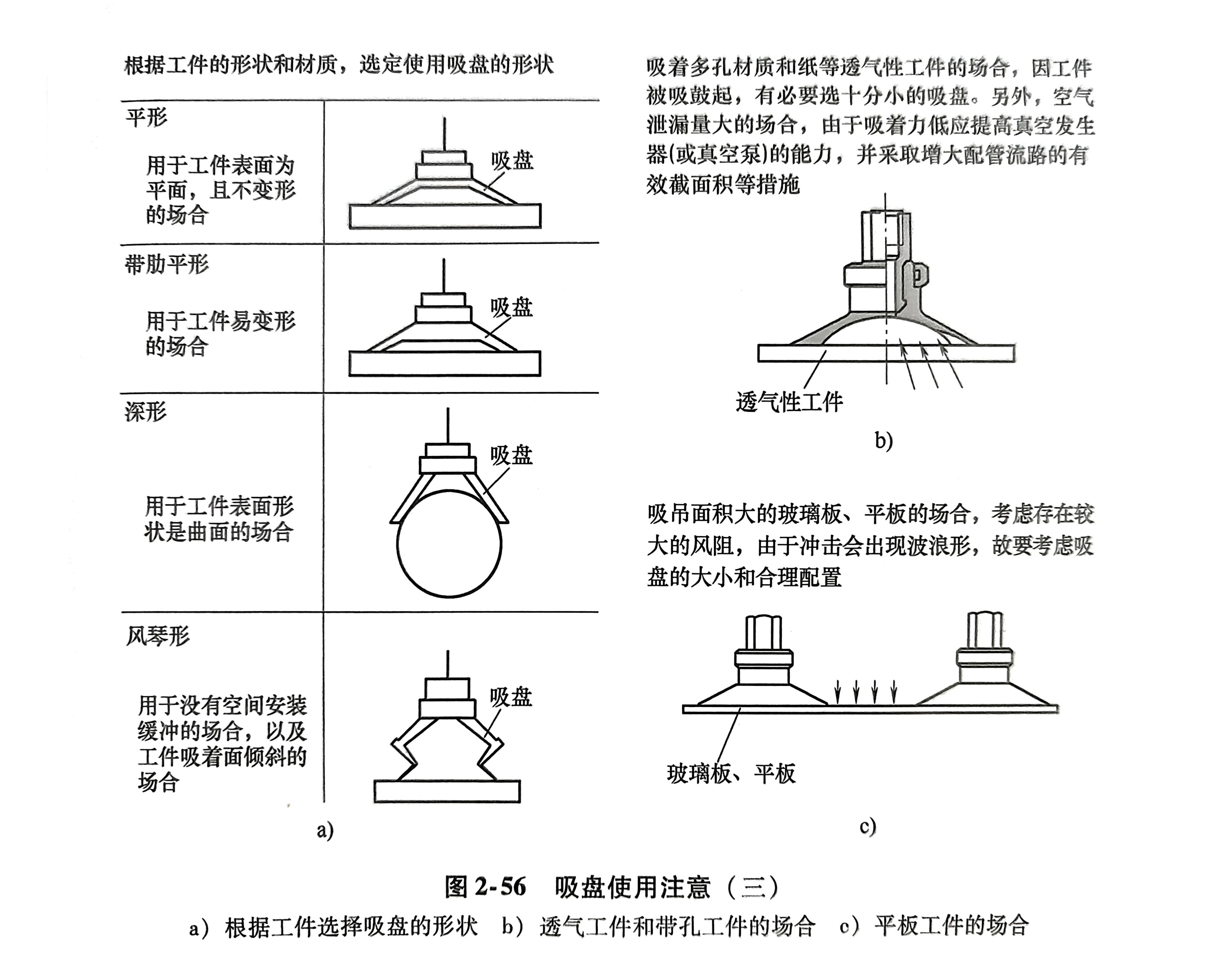

3. 特殊工况处理（图2-56）

透气性工件：

选用小尺寸吸盘

提高真空发生能力

增大配管截面积

大型平板工件：

考虑风阻影响

合理配置吸盘布局

增加防风装置

曲面工件：

选用深形或风琴形吸盘

确保充分接触面积

测试吸附稳定性

三、维护保养要求

1. 日常检查

检查吸盘密封唇是否完好

检查真空管路密封性

清洁真空过滤器

2. 定期维护

更换老化吸盘

检查缓冲装置

校准真空传感器

3. 故障处理

真空度不足：检查泄漏点

吸附不稳：检查吸盘布置

响应缓慢：检查过滤器

四、应急处理方案

1. 突发断电

配备应急真空源

设置机械防坠落装置

设计安全释放机制

2. 真空失效

设置多重真空检测

配备备用真空系统

设计紧急制动程序

3. 工件脱落

设置安全防护区域

安装应急捕捉装置

建立快速响应流程

通过遵循以上指南和注意事项，可以确保真空吸盘系统安全可靠运行，提高生产效率，降低事故风险。建议在使用前进行充分的测试验证，特别是对于重要或高危的应用场合。
