无杆气缸核心技术原理：机械、磁耦与钢索传动解析

无杆气缸摒弃了传统气缸的刚性活塞杆，其技术核心在于如何将活塞在密闭缸筒内的直线运动，高效、精确地传递到外部负载。三大主流技术路线采用了截然不同的物理原理来实现这一目标，各有其独特的工作机制与性能边界。

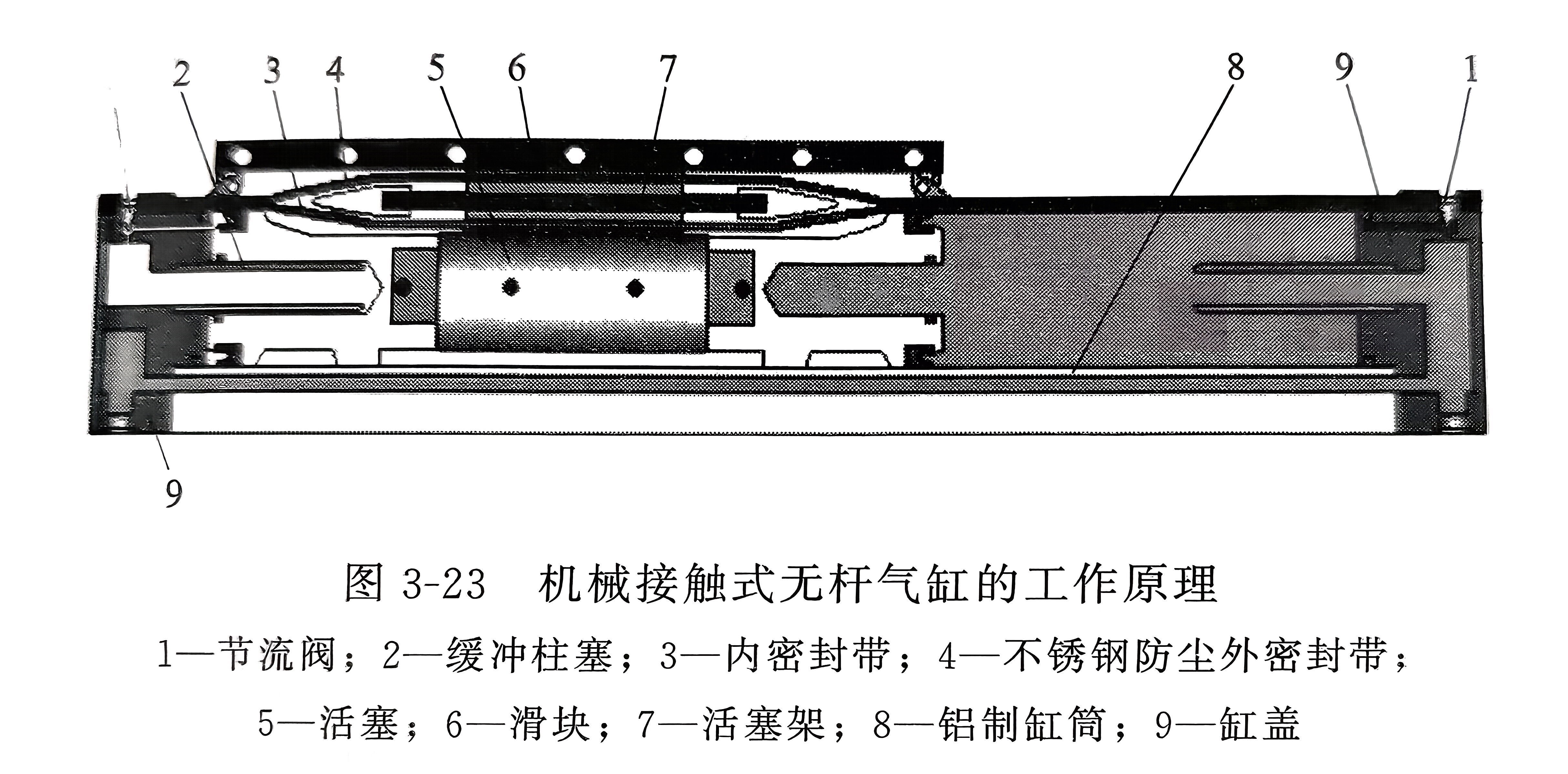

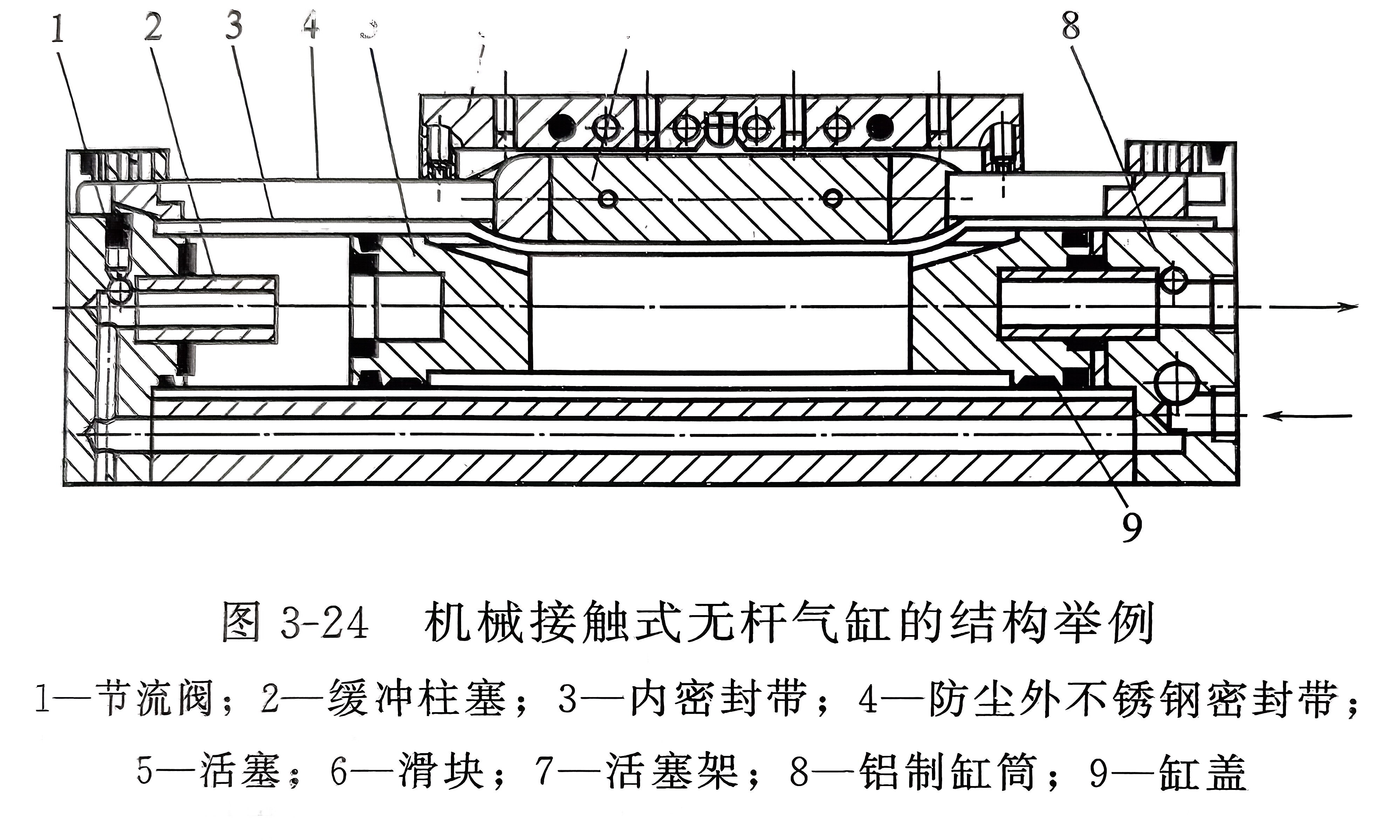

一、机械接触式：刚性连接的精密密封艺术

机械接触式无杆气缸的核心是“动态密封”技术。其工作原理可分解为以下几个关键部分：

1.结构基础：在一个高强度铝合金缸筒上，沿长度方向精密加工出一条窄槽。

2.动力传递单元：活塞与一个称为“活塞架”或“连接桥”的部件刚性连接。该活塞架穿过缸筒上的槽缝，与外部承载滑块相连。

3.核心技术——密封系统：这是设计的精髓。两条特殊的不锈钢密封带（内密封带防泄漏，外密封带防尘）在槽口处相互夹持，形成静密封。当活塞架在气压驱动下移动时，它会暂时地、局部地撑开这两条密封带。一旦活塞架通过，密封带在其弹性作用下立即恢复闭合状态，就像“拉链”一样动态地开合，从而在运动过程中持续保持密封。

工作流程：压缩空气推动活塞→活塞带动活塞架→活塞架推开密封带并带动外部滑块运动→密封带在活塞架过后即刻恢复密封。

特点：实现了直接的机械刚性连接，因此能传递较大的力和力矩，刚性高，定位精度好。但其性能高度依赖于密封带的完整性，存在磨损寿命问题。

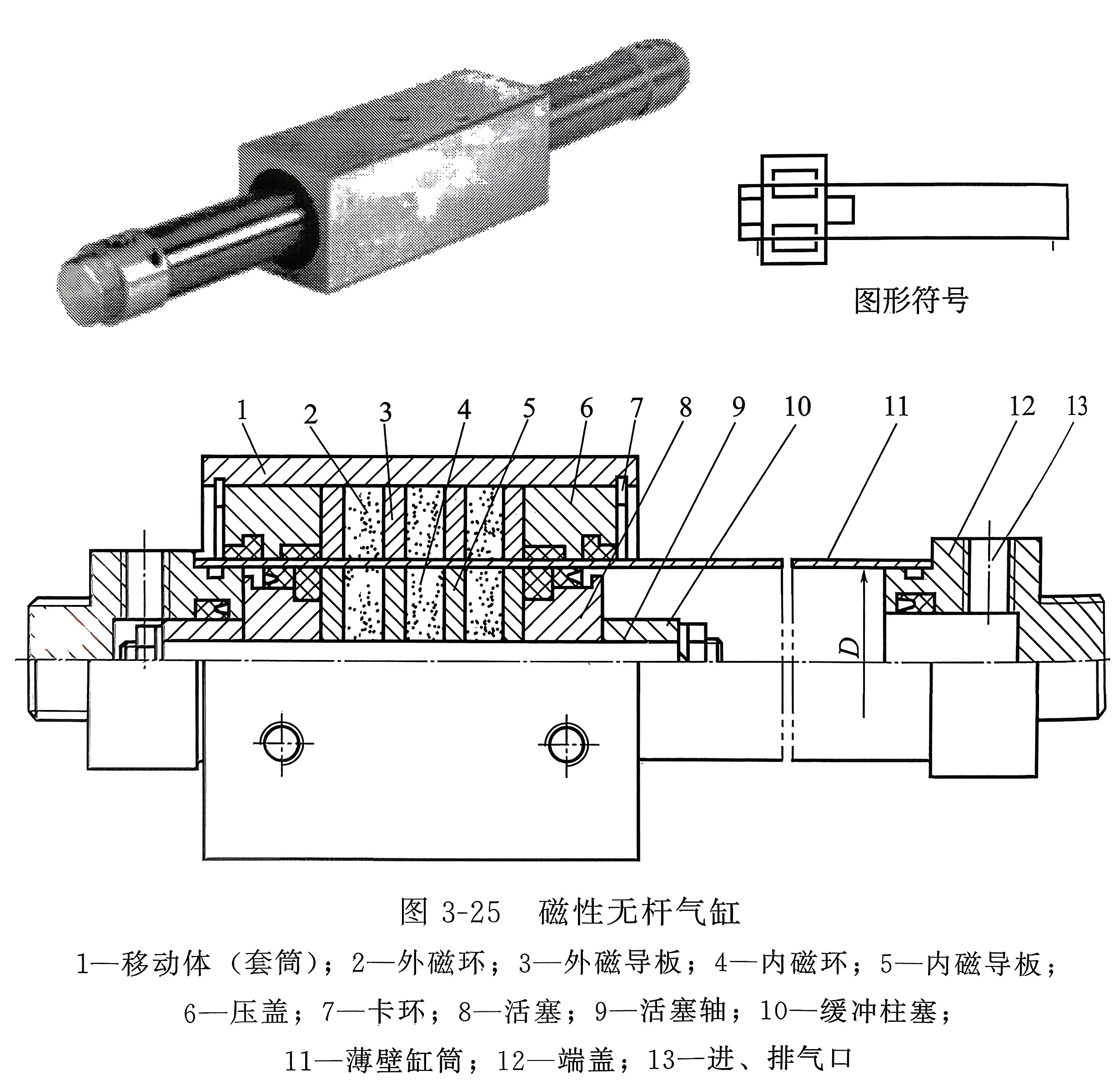

二、磁耦式：非接触式的磁力同步魔术

磁耦式无杆气缸的工作原理基于“磁力耦合”（MagneticCoupling），是一种无接触的动力传递。

1.磁路构建：系统包含两组高性能稀土永磁环（如钕铁硼）。

内磁环组：安装在内部活塞上。

外磁环组：安装在外部滑块内。

2.动力传递过程：内外磁环以异性磁极相对的方式排列，通过强大的吸力紧密结合。这些磁力线能够有效穿透由非导磁材料（如铝合金、不锈钢）制成的薄壁缸筒。当压缩空气推动活塞在缸筒内移动时，巨大的磁吸力会克服滑块与缸筒间的摩擦力，带动外部滑块做完全同步的运动。

3.完全隔离：整个传动过程无需物理接触，缸筒保持完全密封。

工作流程：压缩空气推动活塞→活塞上的内磁环移动→磁力线穿过缸筒壁牵引外磁环→外磁环带动外部滑块同步移动。

特点：绝对零外泄漏，无需润滑，运动平滑无摩擦，可实现高速度。但其推力受限于磁环的吸力（“磁通量”），且需避免强冲击和高温环境导致的退磁风险。

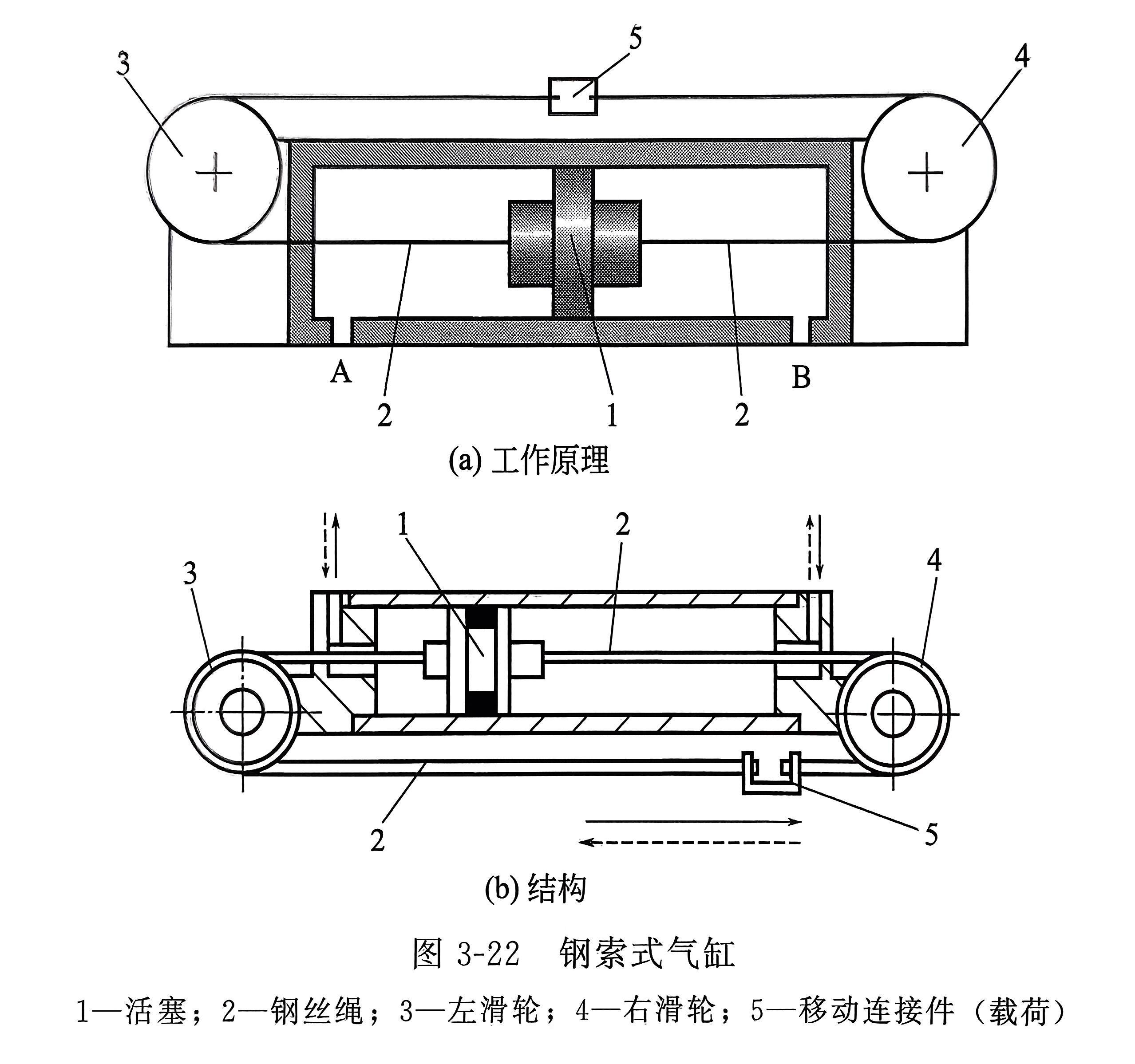

三、钢索/带式：柔性传动的长行程解决方案

钢索式气缸采用“柔性牵引”和“滑轮转向”的原理，回归了最基本的机械传动方式。

1.结构组成：在封闭的缸筒两端安装有滑轮。一根高强度、低伸缩性的钢丝绳或同步带缠绕在滑轮上，并将其两端固定在缸体上。绳索的中点与活塞紧固连接。

2.运动与转向原理：当压缩空气从A口进入，推动活塞向右运动时，它会拉动右侧的绳索向下移动。根据滑轮原理，这将导致左侧的绳索被向上拉动，最终表现为负载连接件（与绳索一侧固定）向左运动。活塞的运动方向与负载的输出方向相反是其主要特征。

3.力的传递：推力通过绳索的张力进行传递。

工作流程：A口进气，活塞右移→拉动右侧钢索向下→通过滑轮转向，左侧钢索被向上提→带动负载向左移动。

特点：结构简单，成本低廉，极易实现超长行程（数米至十数米）。但其缺点同样明显：绳索可能存在轻微弹性伸长，导致定位精度较低；滑轮轴封处存在潜在的泄漏点；抗弯刚度差。

原理总结对比

理解这三种截然不同的工作原理，是正确选型和应用无杆气缸的基石。机械式的刚性、磁耦式的洁净、钢索式的长行程，各有其不可替代的应用场景。
