一.真空吸附系统常见问题分析

 在工业自动化领域，真空吸附系统广泛应用于物料搬运、定位和加工等环节。然而，在实际应用中，工程师们经常面临以下技术难题：

(1)系统响应时间过长，影响生产节拍

(2)存在泄漏时真空度无法保持稳定

(3)能耗过高，运行成本难以控制

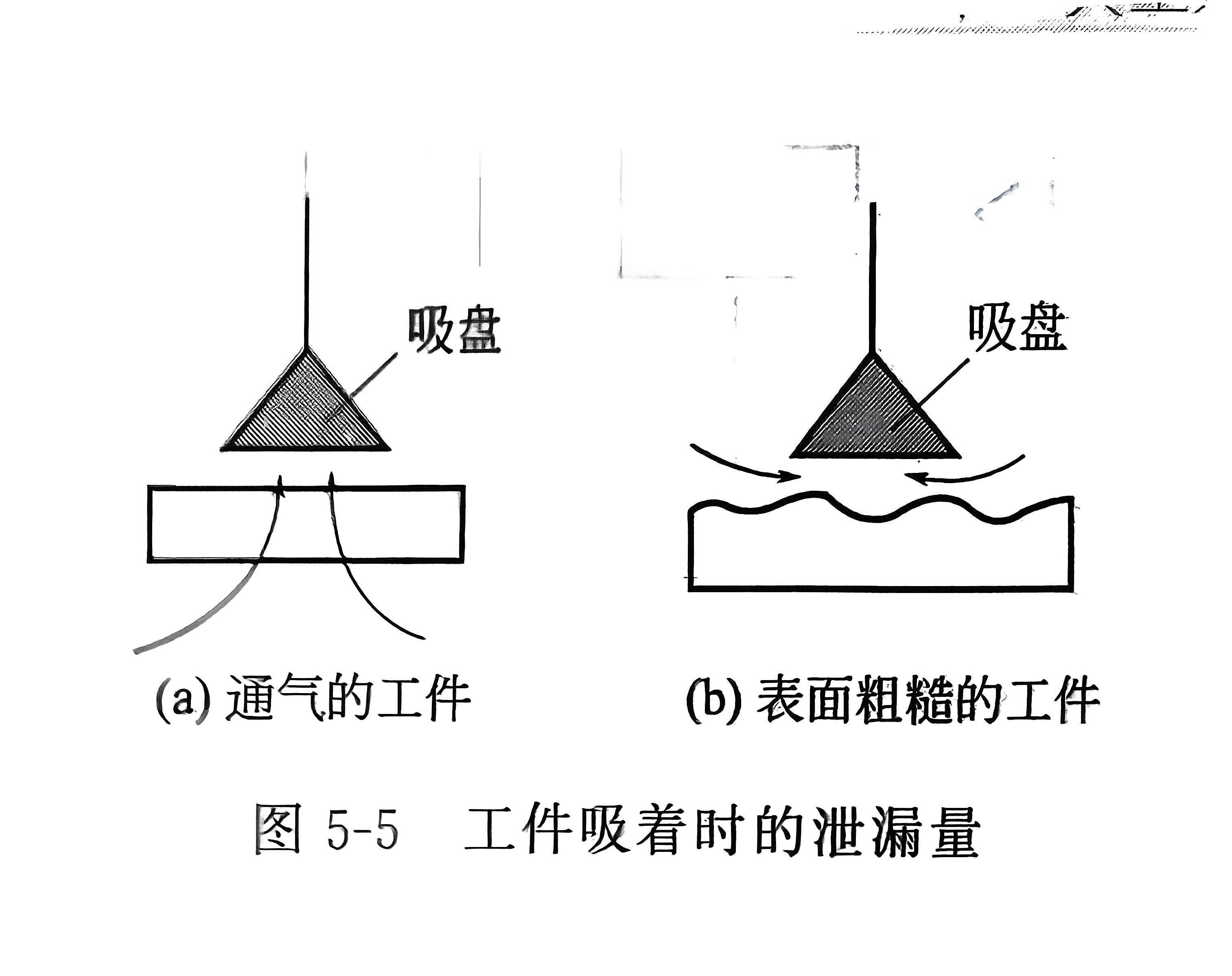

(4)处理多孔或粗糙表面工件时吸附效果不佳

二.真空发生器工作原理与技术特性

1.基本原理

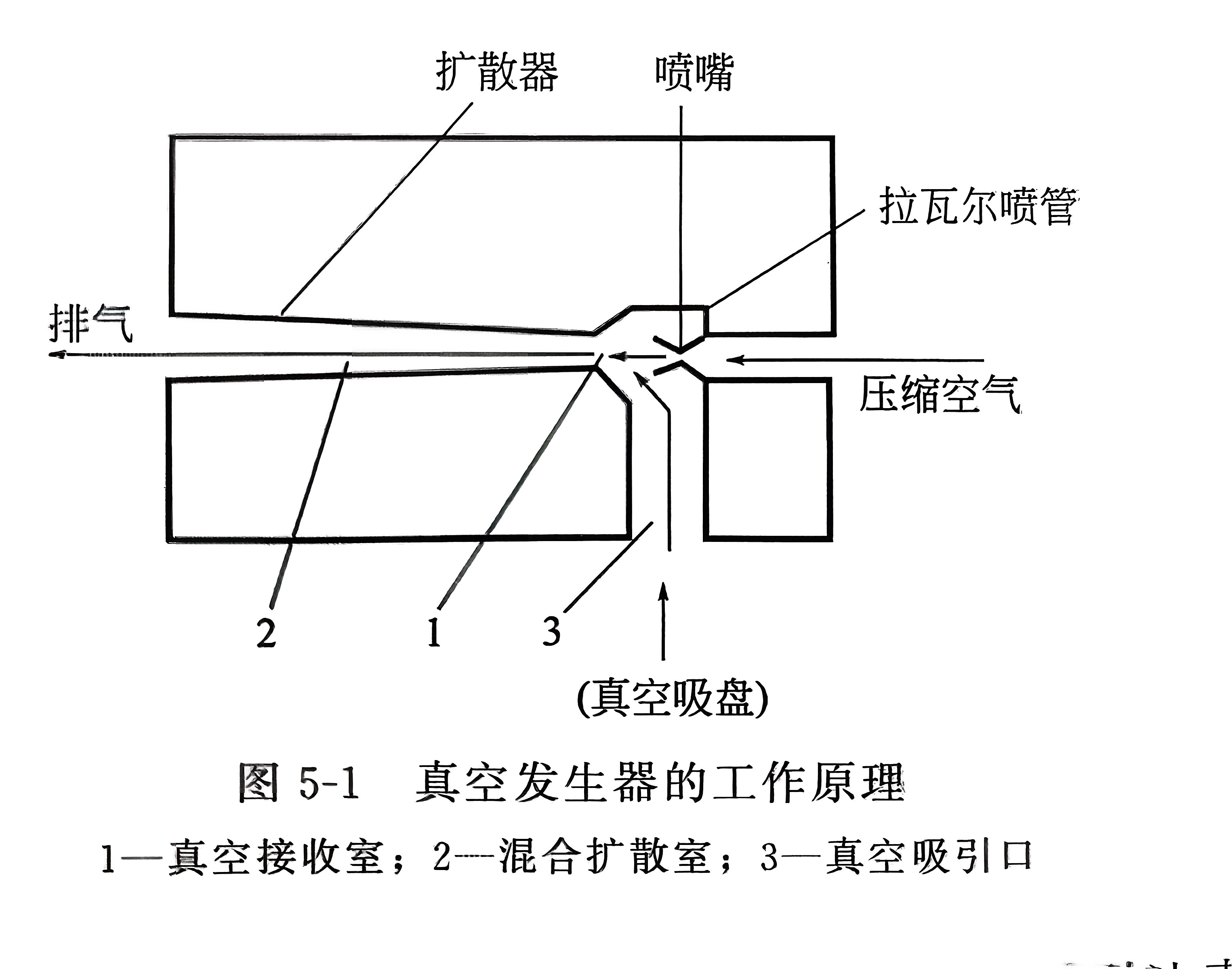

真空发生器基于文丘里效应工作，压缩空气通过拉瓦尔喷管时产生高速气流，在真空腔内形成负压区域。根据伯努利方程，高速流动区域产生低压区，通过气体的黏性特性，高速射流卷吸真空腔内气体，形成所需真空度。

2.关键性能参数

最大真空度：真空口完全封闭时的真空度

吸入流量：系统能够处理的气体流量

响应时间：建立所需真空度的时间

能耗指标：压缩空气消耗量

3.泄漏问题的定量分析

在实际应用中，准确计算泄漏量至关重要：

平均吸入流量计算公式：

\[Q=\frac{V\times60}{T_1}+Q_L\]

其中：

\(Q\)：平均吸入流量(L/minANR)

\(V\)：配管容积(L)

\(T_1\)：到达稳定压力63%的时间(s)

\(Q_L\)：工作吸着时的泄漏量(L/minANR)

最大吸入流量确定：

\[Q_{max}=(2\sim3)Q\]

4.泄漏量检测方法

通过实验方法测定泄漏量：

(1)准备真空发生器、吸盘和真空表

(2)进行实际吸着操作

(3)记录真空表读数

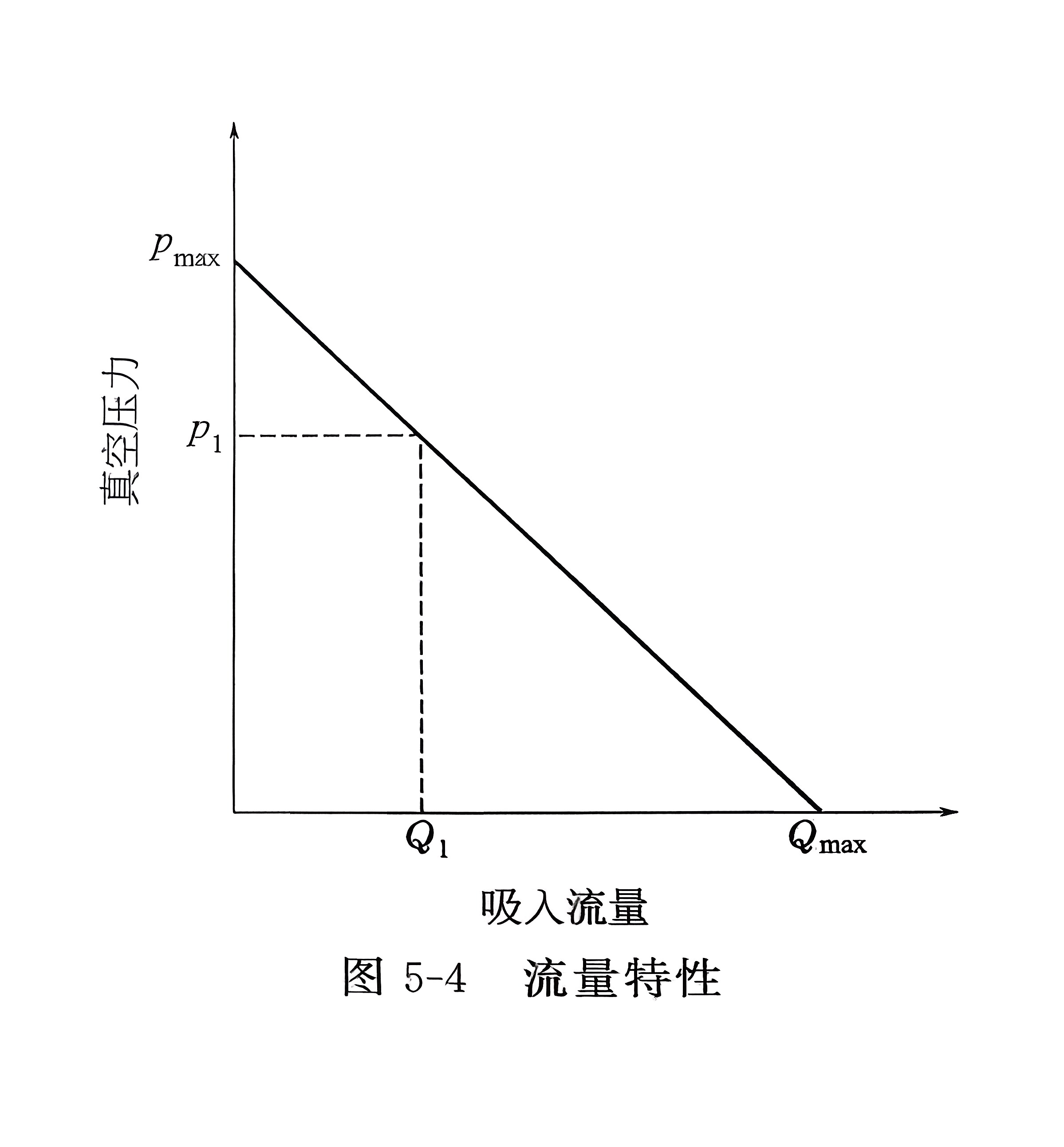

(4)根据流量特性曲线确定泄漏量

三.优化解决方案

1.系统设计考量

(1)合理选型：根据工作特性选择适当的真空发生器

(2)管道优化：减小配管容积，提高响应速度

(3)泄漏补偿：选择具有足够吸入流量的设备

2.性能提升措施

(1)喷嘴优化：改进喷管结构提高气流效率

(2)扩散室设计：优化内部结构降低能耗

(3)材料选择：采用耐磨材料延长使用寿命

3.推荐产品：CV 真空发生器 CV-25LS

特点：优化喷管结构，提升高气流效率，响应时间缩短，能耗更低。

四.维护与故障排除

1.日常维护要点

(1)定期检查喷嘴部位，防止堵塞

(2)保持压缩空气质量，使用精度5μm以上过滤器

(3)真空口与吸盘间安装真空过滤器

2.常见故障处理

(1)真空度不足：检查系统泄漏和发生器性能

(2)响应时间过长：优化管道布局和容积

(3)能耗过高：检查压缩空气系统和设备选型

五.结论

 真空吸附系统的性能优化需要综合考虑工作原理、系统设计和实际工况。通过准确的泄漏量计算、合理的设备选型和优化的系统设计，可以有效解决真空吸附系统中的常见问题。未来随着技术的发展，真空发生装置将朝着更高效、节能和智能的方向发展，为工业自动化提供更加可靠的解决方案。

 在选择和使用真空发生器时，建议工程师们不仅要关注最大真空度指标，更要综合考虑吸入流量特性、响应时间和能耗表现，确保系统设计与实际应用需求相匹配。
