一、概述

在气动系统中，压缩空气中的水分会导致元件腐蚀、堵塞和失效，严重影响系统可靠性。空气干燥器通过降低压缩空气露点，有效去除水分，是保证气动系统正常运行的关键设备。本文主要对比四种常见干燥器的技术特点与应用场景。

二、各类型干燥器特点详述

1.吸收式干燥器

 吸收式干燥器采用化学吸收原理，使压缩空气通过干燥剂层（如干燥白垩、固态氯化钙、氯化锂等）。这些干燥剂与空气中的水分发生化学反应，生成乳化液并从干燥器底部排出。

特点：

设备结构和操作简单，建设与运行成本低，安装维护简便，无需外部能源，适合无电场合。

干燥剂会逐渐消耗，需要定期补充

进口温度通常不得超过30℃

化学物质具有强腐蚀性，需防止腐蚀性雾气进入气动系统

在0.7MPa压力下，露点可降低到5℃

2.吸附式干燥器

吸附式干燥器利用吸附剂（如活性氧化铝、分子筛、硅胶等）对水分具有高压吸附、低压脱附的特性进行工作。设备通常设有两个相同的吸附筒，交替进行吸附和再生过程。

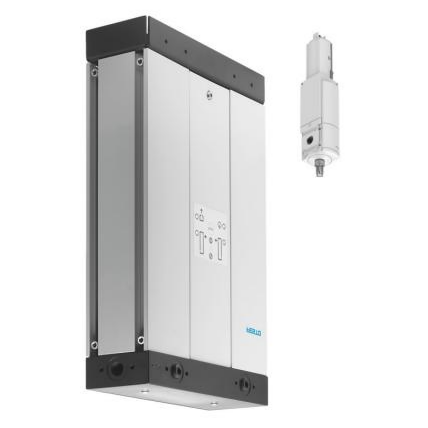

PDAD 吸附式干燥器 PDAD-51-G3/8

工作原理：

1.湿压缩空气通过一个吸附筒，水分在加压条件下被吸附剂吸收

2.干燥后的空气大部分输出供系统使用，小部分（约10%～15%）经节流孔减压

3.减压后的干燥空气流入另一个吸附筒，使饱和吸附剂在低压下脱附水分

4.脱附的水分随空气排至大气

5.通过定期切换阀门（通常510分钟一次），使两个吸附筒交替工作

特点：

可获得极低露点的干燥空气（如40℃）

需要周期性的再生过程

出口处设有湿度显示器，可定性显示压缩空气露点温度

3.冷冻式干燥器

冷冻式干燥器通过制冷系统使湿空气冷却到其露点温度以下，让水蒸气凝结成水滴并排出，然后再将压缩空气加热到环境温度输送出去。

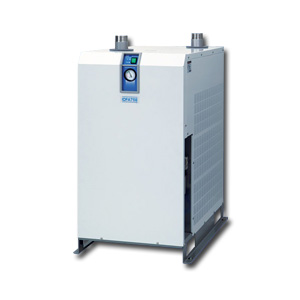

 IDFA 干燥器 IDFA4E-23-CL

工作流程：

1.潮湿热压缩空气经风冷后冷却器初步冷却

2.进入热交换器被预冷，再流入内筒被空气冷却器冷却到压力露点2～10℃

3.冷凝的水滴经自动排水器排出

4.除湿后的冷空气通过热交换器吸收进口侧空气的热量，温度上升后输出

关键组件：

后冷却器、热交换器、空气冷却器

压缩机、冷凝器、毛细管节流器

容量控制阀（调节空气冷却器温度）

自动排水器、温度计、压力开关

特点：

输出空气温度不低于压力露点温度时，不会出现水滴

可适应处理空气量的变化或改变压力露点

使用环保制冷剂（R22、R407C）

4.中空膜式干燥器

中空膜式干燥器是近年来发展起来的新型干燥技术，采用特殊的中空高分子膜，只允许水蒸气透过而阻止空气通过。网址导向：

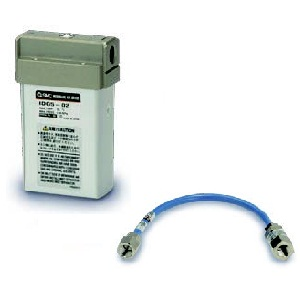

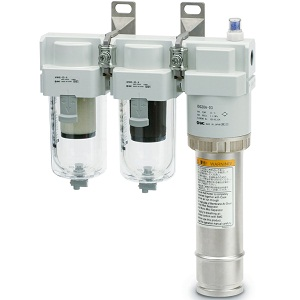

IDG5 高分子膜式空气干燥器 IDG50HA-03-R

工作原理：

利用膜内外水蒸气分压力差，使水分子从膜内侧向外侧移动。当湿空气从中空膜通过时，膜外与大气相通，水蒸气被除去从而获得干燥空气。

特点：

无运动部件，管道安装方便，维修简单

无需电源，工作时不会产生冷凝

输出口大气压露点约20℃

体型小巧，在医疗等特殊领域有广泛应用前景

可将部分干燥空气经节流阀降压后作为清洗空气，保持膜内外侧压力差

三、干燥器的选择与应用

 下表为四种干燥器的综合对比：

选择适当的干燥器需要考虑以下因素：

1.所需的露点温度

2.处理空气的流量和压力

3.环境温度和进口空气温度

4.设备投资和运行成本

5.维护要求和可靠性

不同类型干燥器的适用场合：

吸收式：适用于要求不高、成本敏感的一般工业应用

吸附式：适用于需要极低露点的精密气动系统

冷冻式：适用于大多数工业气动系统，综合性能较好

中空膜式：适用于无电源场合、医疗设备等特殊应用

四、结论

压缩空气干燥器是气动系统中不可或缺的重要组成部分。随着技术的发展，各种类型的干燥器不断改进和创新，为用户提供了更多选择。正确选择和使用干燥器，可以有效提高气动系统的可靠性和使用寿命，降低维护成本，保证产品质量和生产效率。

未来干燥器的发展趋势将朝着更高效、更节能、更智能的方向发展，同时新材料和新技术的应用也将进一步拓展干燥器的应用领域和性能边界。
